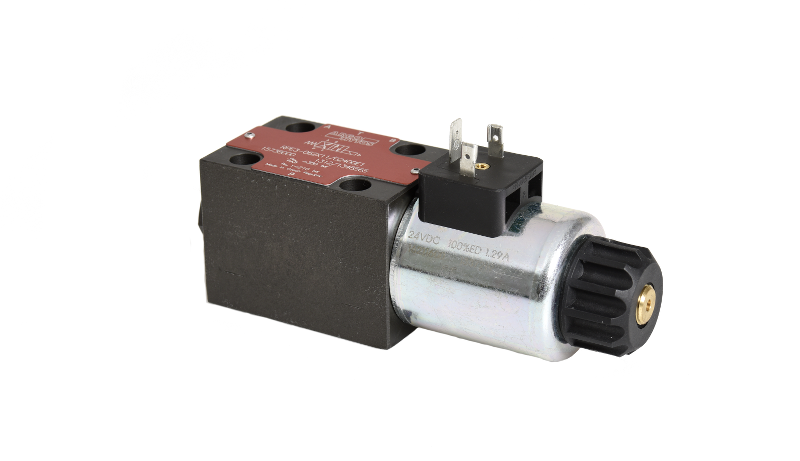

Elstyrd riktningsventil NG4
Elstyrd 2 eller 3-läges riktningsventil för flöden upp till 30 l/min och tryck upp till 320 bar. Med manuell nödmanövrering och magnetspol som kan vridas 360°.
Egenskaper
-
Elstyrd 2 eller 3-läges riktningsventil
-
Pmax upp till 320 bar, Qmax upp till 30 l/min
-
Kan manövreras manuellt (nödmanövrering)
-

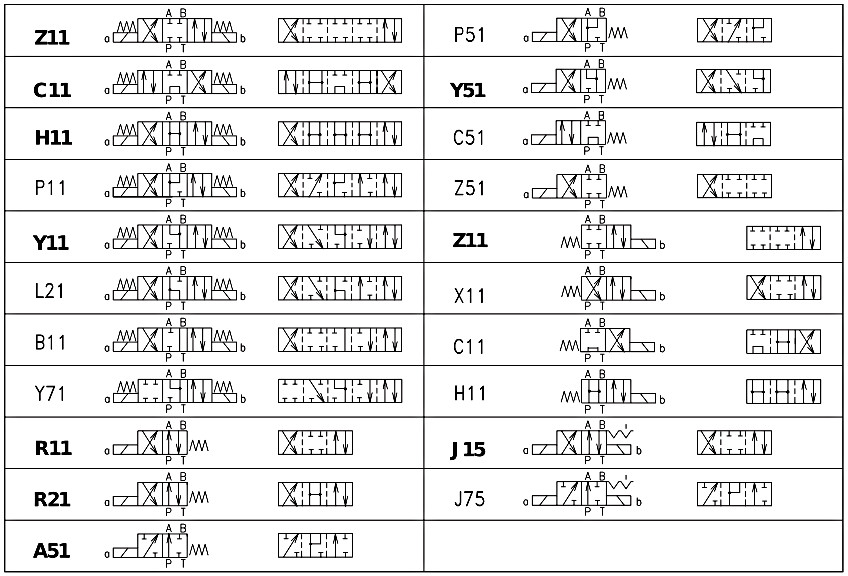

Finns med en mängd olika slidtyper (funktioner)
-
Vanligaste spänningar: 12V DC, 24V DC, 230V AC
-
Magnetspolen kan vridas 360°

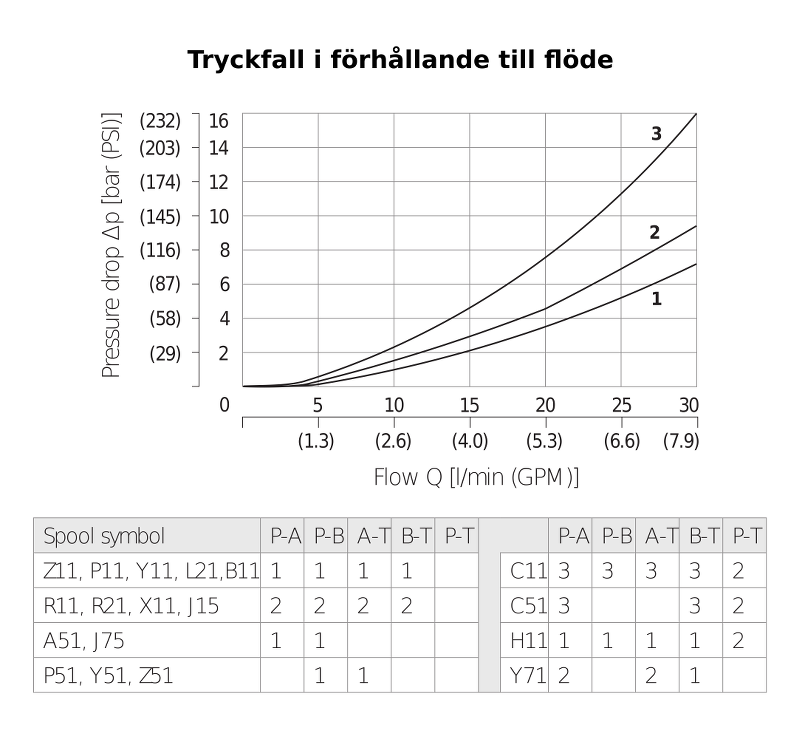

Tryckfallskurva
Teknisk data
| Beskrivning | Data |
|---|---|
| Max flöde | 30 l/min |
| Max tryck port P A B | 320 bar |
| Max tryck port T | 210 bar |
| Oljetemperatur (NBR) | -30 ... +80 °C |
| Oljetemperatur (FPM) | -20 ... +80 °C |
| Omgivningstemperatur | -30 ... +50 °C |
| Max spänningsvariation | AC: ±10% / DC: ±10% |
| Max växlingsfrekvens | 15000/h |
| Växlingstid PÅ | 30-50 ms |
| Växlingstid AV (DC) | 30-50 ms |
| Växlingstid AV (AC) | 70-100 ms |
| Viskositetsområde | 20-400 mm²/s |
| Driftcykel | 100% |
| Servicelängd | 10 miljoner cykler |
| Kapsling | IP65 |
| Vikt 1 magnetventil | 0.9 kg |
| Vikt 2 magnetventiler | 1.25 kg |
Behöver ni en NG4-ventil?
Kontakta oss för rådgivning om rätt slidtyp för er applikation.
