KC-cylindrar
Hydraulcylindrar av dragstångstyp utan svetsfogar — konstruerade för krävande applikationer där vibrationer och tryckstötar är vanligt förekommande.

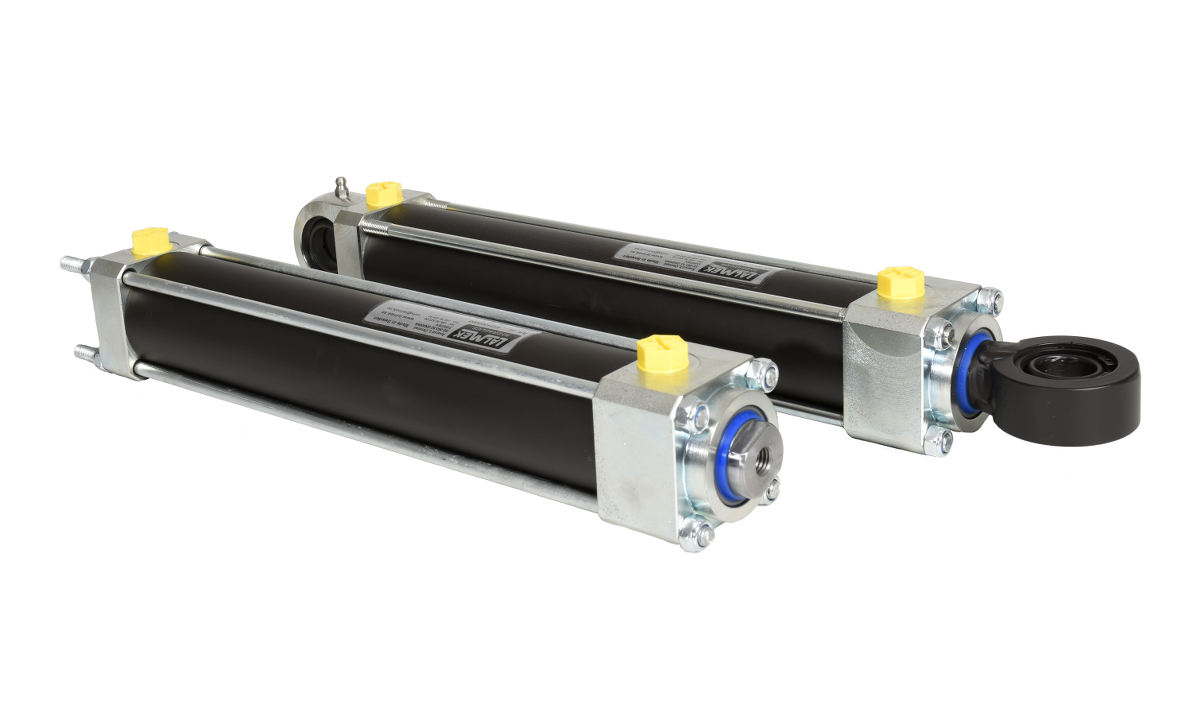

Varför KC
Dragstångskonstruktion utan svetsfogar. Robust, flexibel och beprövad.

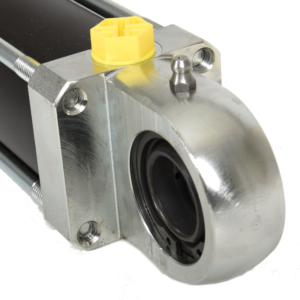

Hydraulcylinder KC med horisontellt ledlager i bakgaveln
Infästningen sker med horisontell ledlager i förhållande till anslutningen.

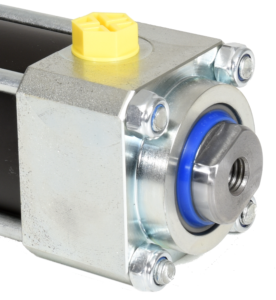

Hydraulcylinder KC med invändig gänga i kolvstången
Kolvstången kan fås med invändig gänga och nyckelgrepp efter önskemål. Dragstängerna kan tillsammans med styrhalsen på framgaveln användas vid infästning av hydraulcylindern i exempelvis ett verktyg.

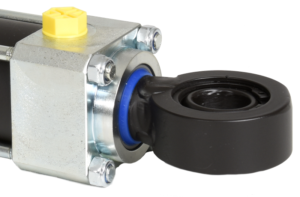

Hydraulcylinder KC med ledlager på kolvstången
Kan fås med svetsat ledlager eller ett ledlager som gängas fast på kolvstången vilket ger möjligheten till justerbarhet.

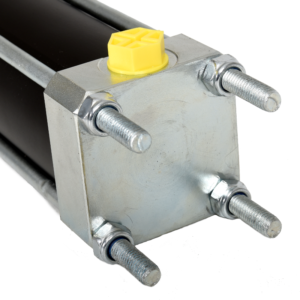

Hydraulcylinder KC med plan bakgavel
Infästningen sker med hjälp av dragstängerna.

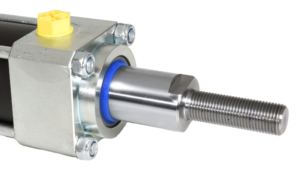

Hydraulcylinder KC med utvändig gänga på kolvstången
Kolvstången kan fås med utvändig gänga och nyckelgrepp efter önskemål. Dragstängerna kan tillsammans med styrhalsen på framgaveln användas vid infästning av hydraulcylindern i exempelvis ett verktyg.

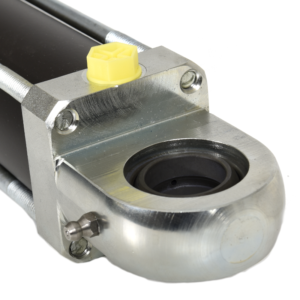

Hydraulcylinder KC med vertikalt ledlager i bakgaveln
Infästningen sker med vertikalt ledlager i förhållande till anslutningen.
Varför KC
Dragstångskonstruktion utan svetsfogar. Robust, flexibel och beprövad.
Inga svetsfogar
Cylindern hålls ihop med fyra dragstänger. Utan svetsfogar tål konstruktionen vibrationer och tryckstötar utan risk för sprickbildning eller läckage.
Kompakta inbyggnadsmått
Passar i trånga konstruktioner där utrymmet är begränsat.
Flexibel infästning
Flera infästningsalternativ i både kolvstångsände och cylindergavel. Välj det som passar din applikation.
Inbyggda linjärgivare
Tillval för applikationer som kräver exakt positionsstyrning av kolvstången.
15 standardstorlekar
Cylinderrörsdiameter från 25 till 250 mm. Presskraft upp till 100 ton vid 200 bar.
Välj infästning efter applikation
KC-cylindrar kan levereras med sex olika infästningsalternativ i både kolvstångsände och cylindergavel.
-
Invändig gänga på kolvstången
Kolvstången kan fås med invändig gänga och nyckelgrepp efter önskemål. Dragstängerna kan tillsammans med styrhalsen på framgaveln användas vid infästning av cylindern i exempelvis ett verktyg.
-
Utvändig gänga på kolvstången
Kolvstången kan fås med utvändig gänga och nyckelgrepp efter önskemål. Dragstängerna kan tillsammans med styrhalsen på framgaveln användas vid infästning av cylindern i exempelvis ett verktyg.
-
Ledlager på kolvstången
Kan fås med svetsat ledlager eller ett ledlager som gängas fast på kolvstången, vilket ger möjligheten till justerbarhet.
-
Plan bakgavel
Infästningen sker med hjälp av dragstängerna.
-
Horisontellt ledlager i bakgaveln
Infästningen sker med horisontellt ledlager i förhållande till anslutningen.
-
Vertikalt ledlager i bakgaveln
Infästningen sker med vertikalt ledlager i förhållande till anslutningen.
Måttabell
KC-cylindrarna finns i 15 standardstorlekar från 25/16 till 250/150 mm. Fullständig måttskiss tillhandahålls vid offertförfrågan.
| Dimension | Max tryck (bar) | Max tryck på förfrågan (bar) | Tryckkraft vid 200 bar (ton) | Dragkraft vid 200 bar (ton) | Tryckarea (cm2) | Dragarea (cm2) | Cylinderdiameter inv. (mm) | Kolvstång Ø (mm) | |
|---|---|---|---|---|---|---|---|---|---|
| 25/16 | 300 | 1.0 | 0.6 | 4.9 | 2.9 | 25 | 16 | Begär offert | |
| 32/20 | 260 | 300 | 1.6 | 1.0 | 8 | 4.9 | 32 | 20 | Begär offert |
| 40/24 | 290 | 300 | 2.5 | 1.6 | 12.6 | 8 | 40 | 24 | Begär offert |
| 40/30 | 290 | 300 | 2.5 | 1.1 | 12.6 | 5.5 | 40 | 30 | Begär offert |
| 50/30 | 200 | 260 | 3.9 | 2.5 | 19.6 | 12.6 | 50 | 30 | Begär offert |
| 60/33 | 200 | 280 | 5.7 | 3.9 | 28.3 | 19.6 | 60 | 33 | Begär offert |
| 60/40 | 200 | 280 | 5.7 | 3.1 | 28.3 | 15.7 | 60 | 40 | Begär offert |
| 70/36 | 230 | 280 | 7.7 | 5.7 | 38.5 | 28.3 | 70 | 36 | Begär offert |
| 80/39 | 200 | 240 | 10.1 | 7.7 | 50.3 | 38.5 | 80 | 39 | Begär offert |
| 80/60 | 200 | 240 | 10.1 | 4.4 | 50.3 | 22 | 80 | 60 | Begär offert |
| 100/60 | 200 | 15.7 | 10.1 | 78.5 | 50.3 | 100 | 60 | Begär offert | |
| 100/75 | 200 | 15.7 | 6.9 | 78.5 | 34.3 | 100 | 75 | Begär offert | |
| 125/75 | 210 | 240 | 24.5 | 15.7 | 122.7 | 78.5 | 125 | 75 | Begär offert |
| 160/100 | 250 | 40.2 | 24.5 | 201.1 | 122.5 | 160 | 100 | Begär offert | |
| 200/120 | 290 | 290 | 62.8 | 40.2 | 314.2 | 201.1 | 200 | 120 | Begär offert |
| 250/150 | 300 | 98.2 | 62.8 | 490.9 | 314.2 | 250 | 150 | Begär offert |
(1) Mått + slaglängd
(2) Andra mått på begäran
(3) Kolvstången bearbetas på begäran till alla förekommande utföranden
Vi reserverar oss för konstruktionsändringar
Åtdragningsmoment för dragstänger
| Gängdimension | Moment (Nm) |
|---|---|
| M6 | 9.8 |
| M8 | 24 |
| M10 | 47 |
| M12 | 81 |
| M16 | 197 |
| M20 | 385 |
| M30 | 490 |
(1) Mått + slaglängd
(2) Andra mått på begäran
(3) Kolvstången bearbetas på begäran till alla förekommande utföranden
Vi reserverar oss för konstruktionsändringar
Frågor & svar
Behöver ni en KC-cylinder?
Beskriv ert behov - vi dimensionerar och offererar rätt aggregat. Standard eller helt kundanpassat.
