Ventilblock

Modulärt ventilblocksystem i anodiserad aluminium — bygg ett kundanpassat hydraulaggregat genom att stapla blocken efter behov. Finns i NG6 och NG10 för tryck upp till 250 bar.

Begär offert
+46 (0)36-522 00

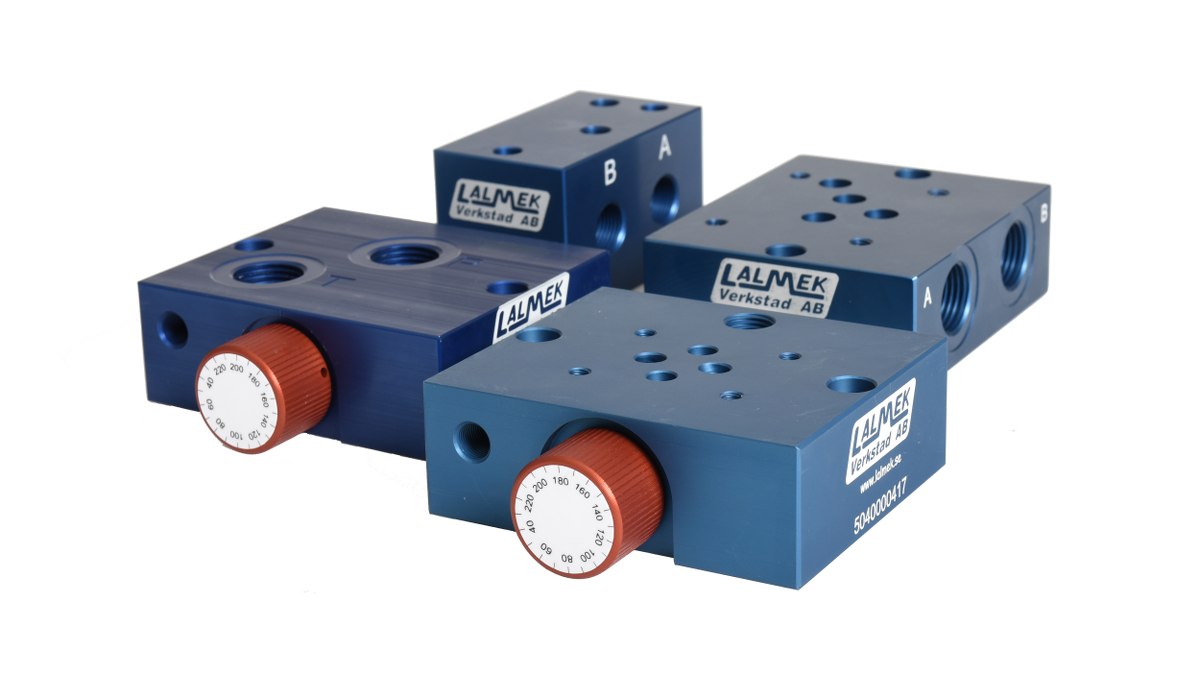

Blå hydrauliska ventilblock från Lalmek med tryckregleringsventiler och anslutningsportar märkta A och B
Om produkten

Modulärt och flexibelt

Lalmeks ventilblock är ett modulärt system där de enskilda delarna monteras ovanpå varandra för att enkelt bygga ett kundanpassat hydraulaggregat. Blocken finns för både parallell- och seriekoppling och kan kombineras efter önskemål.

I de flesta fall grundar sig montaget på en basplatta som finns med eller utan uttag för tryckbegränsningsventil. Uttag för tryckmätning finns som standard och kan kompletteras med exempelvis manometer eller givare.

Ventilblocken tillverkas i anodiserad aluminium med NG6 och NG10 hålbild, lämpliga för tryck upp till 250 bar.

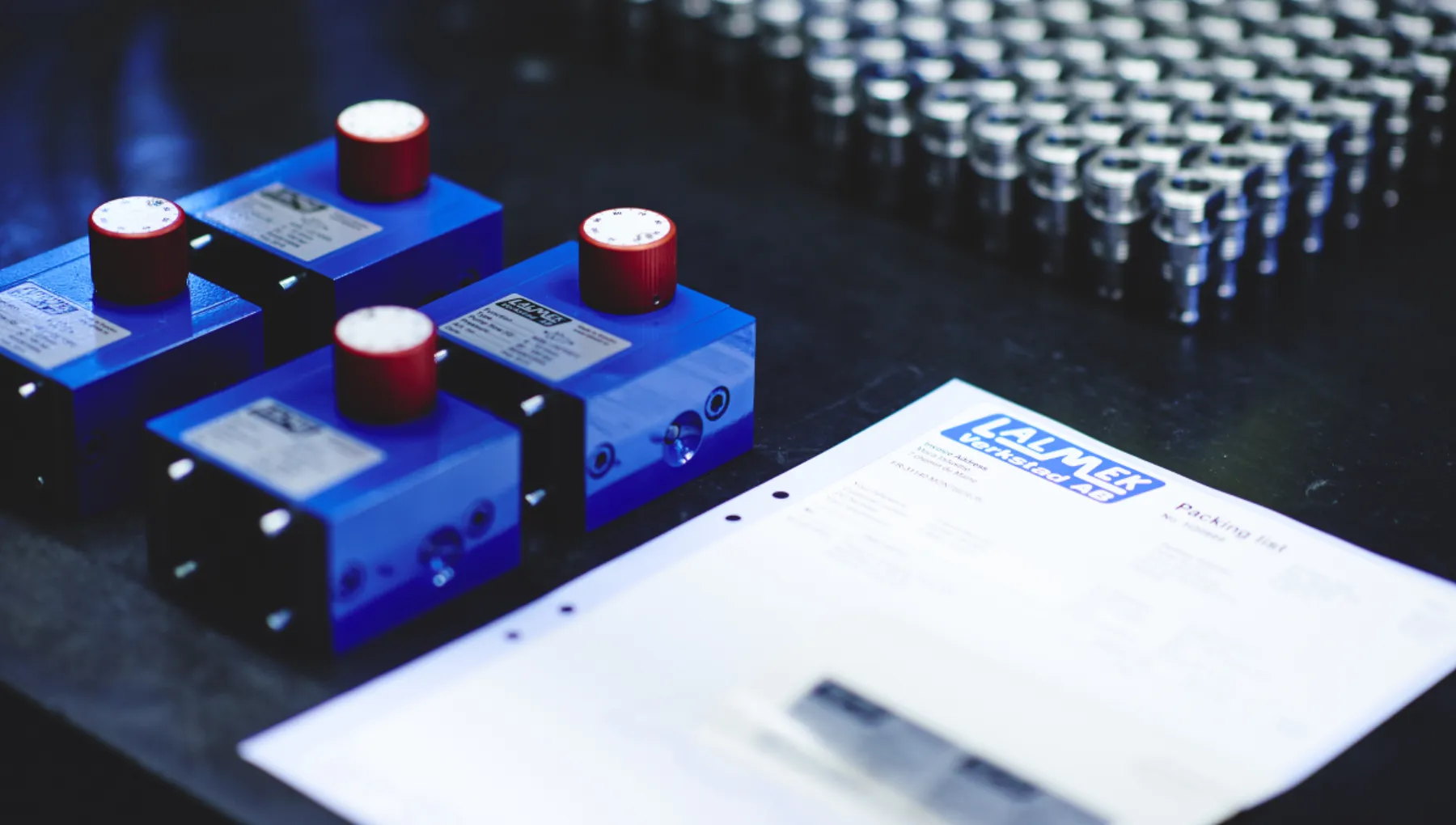

Tre blå tryckvändande ventiler med röda manövreringsratt på arbetsbord bredvid teknisk dokumentation
Sortiment

Modeller

Blå hydrauliska ventilblock från Lalmek med tryckregleringsventiler och anslutningsportar märkta A och B

Ventilblock

Modulärt blocksystem

Anodiserad aluminium MaterialNG6 och NG10 Standarder250 bar Max tryck

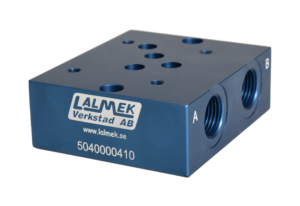

Blå hydraulisk basplatta med anslutningar märkt Lalmek Verkstad AB, artikelnummer 5040000410

Ventilblock 410 NG10

På ventilblock 410 kan man ansluta ventiler eller andra ventilblock med hålbild NG10.

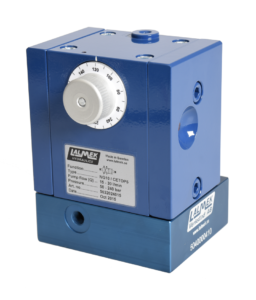

Blå hydraulisk tryckreguleringsventil med vridratt märkt 0-240 bar, tillverkad av Lalmek Hydraulics

Ventilblock 410 NG10 med tryckvändande ventil

Bilden visar ventilblock 410 med Lalmeks unika tryckvändande hydraulventil NG10. Ventilen ändrar oljeriktning när inställt tryck uppnås och har inbyggd tryckbegränsningsventil.

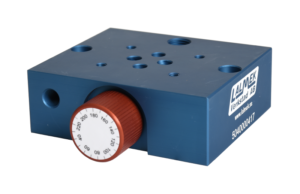

Blå hydraulisk tryckreglerventil med justerbart vridområdespall märkt 02-240, tillverkad av Lalmek med artikelnummer

Ventilblock 417 NG6

Ventilblock 417 finns i utförande med och utan tryckbegränsningsventil som är ställbar på en graderad skala mellan 15-250 bar.

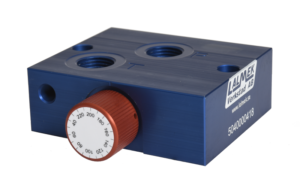

Blå hydraulventil från Lalmek med orange vridratt och tryckskala, artikelnummer 50400041B

Ventilblock 418

Ventilblock 418 finns i utförande med och utan tryckbegränsningsventil som är ställbar på en graderad skala från 15-250 bar.

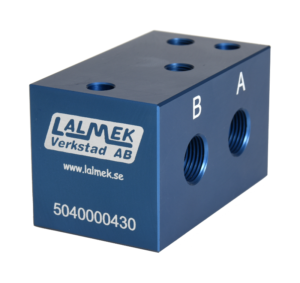

Blå hydraulikventil från Lalmek med artikelnummer 5040000430, märkt med anslutningar A och B

Ventilblock 430 NG6

Ventilblock 430 måste användas tillsammans med Lalmek ventilblock 426.

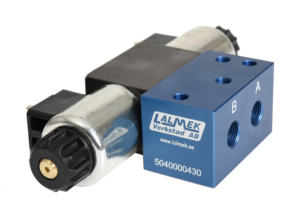

Blå hydraulisk riktningsventil från Lalmek med elektrisk styrning och flera anslutningsportar märkt A och B

Ventilblock 430 NG6 med elventil

Ventilblock 430 måste användas tillsammans med Lalmek ventilblock 426. Bilden visar ventilblock 430 med påmonterad elventil.

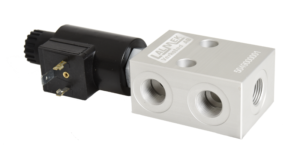

Pneumatisk ventil med svart ställdon och silverfärgat ventilhus med gängade anslutningar för tryckluftssystem

Ventilblock för elstyrd sätesventil

Används t.ex vid enkelverkande cylinderrörelser eller som on/off-ventil för att avgränsa en del av ett system.

Måttskisser

Måttskisser för ventilblock

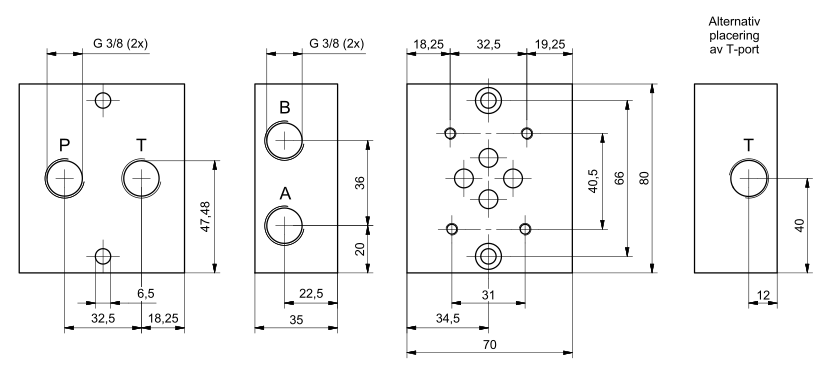

Grundutförande på ventilblock 417 (NG6). Finns i en rad olika utföranden. Det som skiljer är placeringen av P/T-portarna och med/utan uttag för tryckbegränsningsventil.

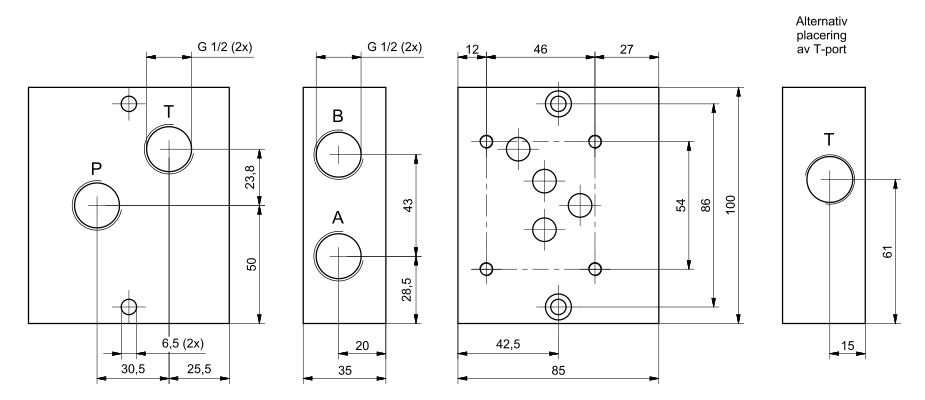

Grundutförande på ventilblock 438 (NG10). Finns i en rad olika utföranden. Det som skiljer är placeringen av P/T-portarna och med/utan uttag för tryckbegränsningsventil.
