FLEXODRILL är en unik lösning för att enkelt kunna borra vinklade hål i till exempel ventilblock med en CNC-styrd fleroperationsmaskin. Systemet minskar uppspänningar och sparar bearbetningstid.

Under rätt förutsättningar kan FLEXODRILL borra ett hål som är upp till 20 gånger längre än borrdiametern.

Begär offert
+46 (0)36-522 00

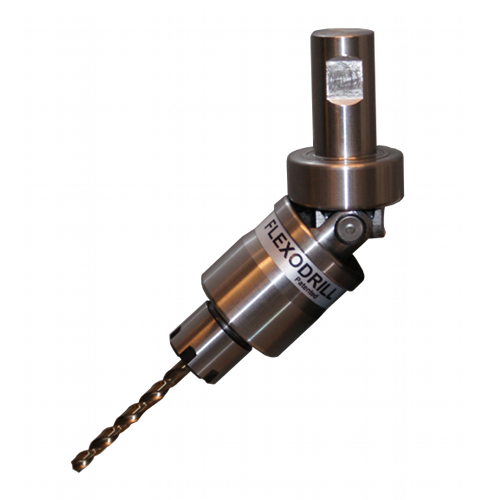

Flexodrill FD20 - hydrauldriven borrenhet med spiral borr och vinkelbar borrspindel för industriell användning
3
Modeller (FD11, FD16, FD20)
20x
Max håldjup vs borrdiameter
14 mm
Max borrdiameter
3D
Borrning i tre dimensioner
Fördelar

Varför Flexodrill?

Utvecklat av LALMEK för eget behov vid hydraulblockstillverkning.

Vinklade hål

Borra hål med olika vinklar i både två och tre dimensioner i en och samma operation.

Sparar bearbetningstid

Färre uppspänningar innebär mer bearbetning per körning och kortare ledtider.

Extremt djupa hål

Borrar hål upp till 20 gånger längre än borrdiametern under rätt förutsättningar.

CNC-kompatibel

Används direkt i CNC-styrda fleroperationsmaskiner utan specialutrustning.

Hög precision

Cirkulär-polär rörelse ger exakt positionering och jämn hålkvalitet.

Egenutvecklat

Utvecklat och beprövat i LALMEKs egen produktion av ventilblock och hydraulkomponenter.

Om produkten

Flexibel borrning för komplexa ventilblock

FLEXODRILL är ett system som utvecklats av LALMEK Hydraulics för att lösa behovet av vinklade hål i ventilblock. Istället för att montera om arbetsstycket flera gånger kan samtliga hål borras i en uppspänning.

  • Vinklade hål i två och tre dimensioner
  • Färre uppspänningar, snabbare bearbetning
  • Tre modeller: FD11, FD16 och FD20
  • Spännhylsor ER11, ER16 och ER20
  • Borrdiametrar från 1,5 till 14 mm
Svetsare utför MIG-svetsning med intensiv blå ljusbåge och gnistor i Lalmeks produktionsanläggning
Specifikationer

Storlekar och mått

Flexodrill finns i tre storlekar anpassade för olika borrdiametrar.
FD11 16 60 1,5–5 ER11
FD16 20 92 2,5–11 ER16
FD20 20 118 5–14 ER20

Alla mått angivna i millimeter.

Flexodrill hydraulcylinder med förlängd kolv och märkning av dimensioner A, B och C
Användning

Exempel på borrning

Flexodrill kan användas för en rad borrningsscenarier med varierade vinklar och djup.

Teknisk ritning av Flexodrill med detaljerade mått och monteringsanvisningar för hydraulisk borrfunktion

Figur 1

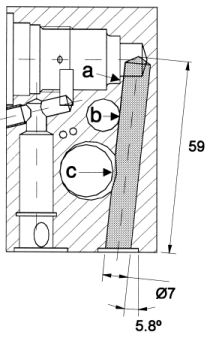

Figur 1 visar exempel där det finns högra krav på precision vid position (a) (b) och (c).

Teknisk ritning av Flexodrill hydraulcylinder med måttangivelser och monteringshål

Figur 2

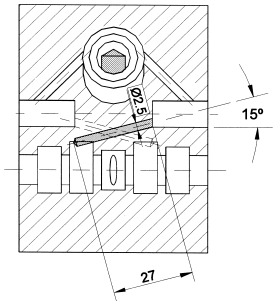

I figur 2 är hålen borrade 15° åt var sitt håll från samma utgångshål.

Teknisk ritning av Flexodrill hydraulcylinder med detaljerade mått och 15° vinkelspecifikation

Figur 3

I figur 3 visas ett avancerat hål som på grund av längden på borret är svårt att borra jämfört med den smala diametern på borret.

Teknisk ritning av Flexodrill hydraulcylinder med måttangivelser: Ø5mm hål, 15° vinkel, M6-gänga, mått 18,5mm

Figur 4

I figur 4 borras ett hål på 5 mm till ett djup på 8,5 mm. Hålet gängas sedan med gängtapp M6 till ett djup på 5 mm.

Så fungerar det

Hur det fungerar

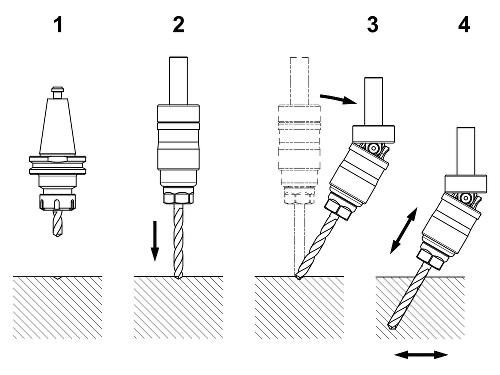

Flexodrill används i fyra steg för att skapa vinklade hål med hög precision.

Fyra olika borrtyper för Flexodrill-system med olika vinklar och rörelser för hydraulisk borrning

Centreringshål

Borra ett centreringshål i arbetsstycket.

Sänk ner Flexodrill

Sänk ner verktyget i det förborrade hålet.

Cirkulär-polär rörelse

Verktyget utför cirkulär-polär rörelse för att skapa hålet.

2 eller 3 axlar

Rörelse i 2 eller 3 axlar samtidigt för vinklat hål.
